Explosionsgeschütze Motoren

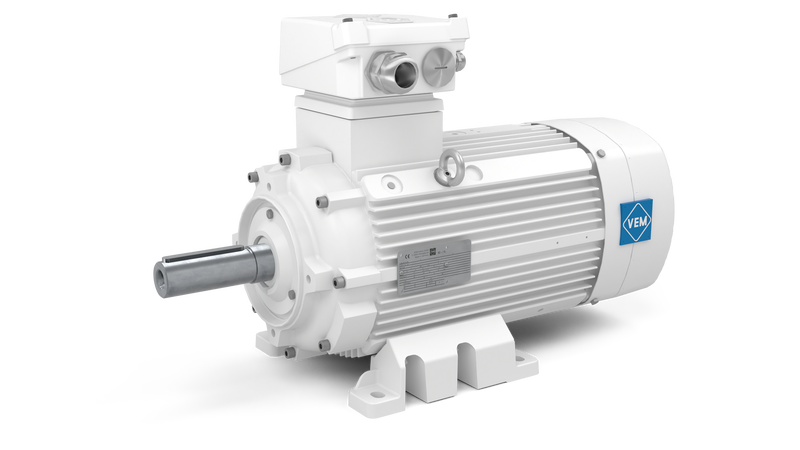

Bei Motoren mit Ex-Schutzart eb werden alle Bauteile so konstruiert, dass unter normalen Betriebsbedingungen keine Funken, heißen Oberflächen oder losen Verbindungen entstehen können, die eine explosionsfähige Atmosphäre entzünden könnten. Diese Bauweise eignet sich für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und bietet ein hohes Maß an Sicherheit bei gleichzeitig zuverlässigem Betrieb.

Wirkungsgradklasse:         IE2 oder IE3

  Baugrösse:                         63 - 400

  Leistung:                            0.18 - 300 kW

  Drehzahlen:                       3000, 1500, 1000, 750 min-1

  Bauformen:                        IM B3, IM B35, IM B5, IM B14, IM B34 und abgeleitete Bauformen nach EN 60034-7

Bei der Schutzart db werden alle funken- oder hitzeerzeugenden Teile des Motors in einem druckfesten Gehäuse eingeschlossen. Sollte es im Inneren zu einer Explosion kommen, hält das Gehäuse dem Druck stand und verhindert, dass die Explosion nach außen gelangt und die umgebende explosionsfähige Atmosphäre entzündet. Diese Bauweise ist für den Einsatz in Zone 1 geeignet und bietet einen besonders hohen Schutzgrad in gefährdeten Bereichen.

Wirkungsgradklasse:             IE3 oder IE4

  Baugrösse:                           63 - 315

  Leistung:                              0.12 - 315 kW

  Drehzahlen:                         3000, 1500, 1000, 750 min-1

  Bauformen:                          IM B3, IM B35, IM B5, IM B14, IM B34 und abgeleitete Bauformen nach EN 60034-7 

Die Schutzart ec ist für den Einsatz in Zone 2 vorgesehen, also Bereiche, in denen nur selten und kurzzeitig eine explosionsfähige Gasatmosphäre entsteht. Durch spezielle konstruktive Maßnahmen – wie funkenfreie Bauteile, verbesserte Isolation und sichere elektrische Verbindungen – wird im Normalbetrieb eine Zündung zuverlässig verhindert. Damit ist ec eine kosteneffiziente Lösung für weniger kritische Ex-Bereiche.

Wirkungsgradklasse:            IE3 oder IE4

  Baugrösse:                          63 - 450

  Leistung:                             0.06 - 710 kW

  Drehzahlen:                        3000, 1500, 1000, 750 min-1

  Bauformen:                         IM B3, IM B35, IM B5, IM B14, IM B34 und abgeleitete Bauformen nach EN 60034-7 

Bei der Schutzart tb sind alle potenziellen Zündquellen des Motors in einem staubdichten Gehäuse eingeschlossen. Das Gehäuse verhindert, dass explosionsfähiger Staub in das Innere gelangt und dort mit heißen Oberflächen oder Funken in Kontakt kommt. tb ist für den Einsatz in Zone 21 vorgesehen und bietet sicheren Betrieb auch in staubexplosionsgefährdeten Bereichen.

Wirkungsgradklasse:            IE3 oder IE4

  Baugrösse:                          63 - 450

  Leistung:                             0.12 - 710 kW

  Drehzahlen:                        3000, 1500, 1000, 750 min-1

  Bauformen:                         IM B3, IM B35, IM B5, IM B14, IM B34 und abgeleitete Bauformen nach EN 60034-7 

Die Schutzart tc verhindert durch ein staubdichtes Gehäuse, dass explosionsfähiger Staub ins Innere des Motors eindringt und Zündquellen erreicht. Sie ist für den Einsatz in Zone 22 vorgesehen, wo nur selten und kurzzeitig eine gefährliche Staubatmosphäre auftritt, und bietet eine wirtschaftliche Lösung für weniger kritische Staub-Ex-Bereiche.

Wirkungsgradklasse:             IE3 oder IE4

  Baugrösse:                           63 - 450

  Leistung:                              0.12 - 710 kW

  Drehzahlen:                         3000, 1500, 1000, 750 min-1

  Bauformen:                          IM B3, IM B35, IM B5, IM B14, IM B34 und abgeleitete Bauformen nach EN 60034-7
