Zuverlässige Antriebslösung für Absauganlagen von P. Ries GmbH – mit Vacon Frequenzumrichtern
Massgeschneiderte Drehzahlregelung, technische Expertise und partnerschaftliche Zusammenarbeit

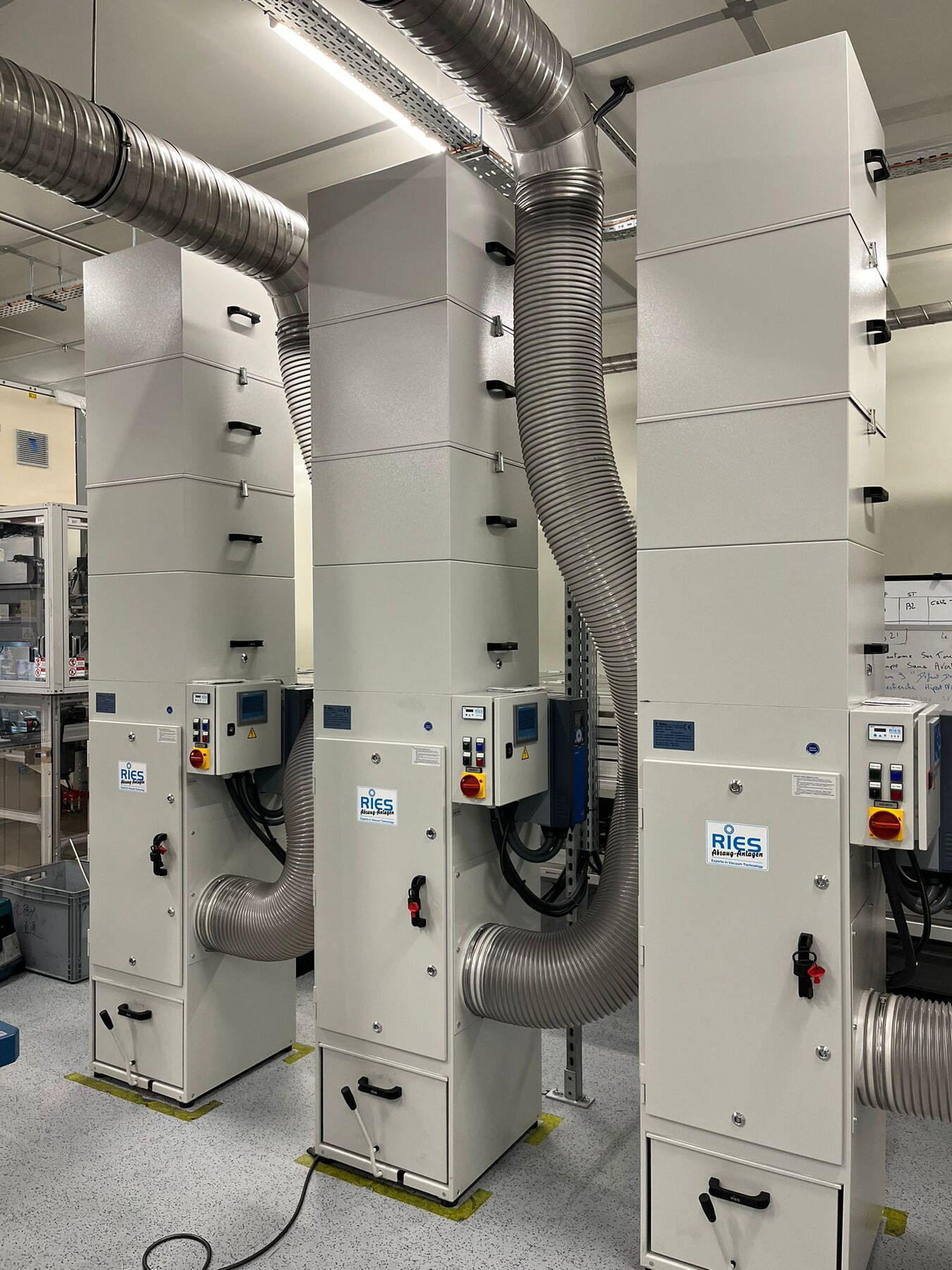

Für ein Projekt beim Automobilzulieferer Automotive Cells Company im französischen Douvrin realisierte unser Kunde P. Ries GmbH (Schweiz) eine leistungsfähige Absauganlagen-Lösung. P. Ries ist spezialisiert auf die Entwicklung und den Bau hochwertiger Absauganlagen für industrielle Anwendungen – präzise ausgelegt, zuverlässig im Betrieb und energieeffizient.
Eine Kernkompetenz von P. Ries: Anlagen, die im Vergleich zur Konkurrenz auf sehr engem Raum leistungsfähig und effizient arbeiten. Genau diese kompakte Bauweise war für den Endkunden entscheidend.
Für dieses Projekt bezog P. Ries insgesamt 72 Vacon Frequenzumrichter der Serie Vacon 100 FLOW über die Elektron AG.
Herausforderung
Die besondere Anforderung lag in der Kombination aus hohem Volumenstrom und hohem Unterdruck. Diese Kombination ist anlagentechnisch anspruchsvoll, da die meisten Aggregate entweder viel Luft fördern oder hohen Unterdruck erzeugen, aber selten beides in dieser Ausprägung.
Eine alternative Turbinenlösung schied aus zwei Gründen aus: Die benötigte Luftmenge wäre nicht erreicht worden, und der Bauraum an den einzelnen Fertigungsanlagen ist sehr beschränkt – eine entsprechend dimensionierte Turbinenanlage wäre weder wirtschaftlich noch baulich sinnvoll gewesen.
Bei 50 Hz Netzbetrieb liefert der eingesetzte Motor (7,5 kW, 230V Δ / 400V Y) rund 3.300 m³/h bei einem maximalen Unterdruck von 33 mbar. Für die Prozessanforderungen war das nicht ausreichend.
Die Lösung: 87-Hz-Konzept mit erweitertem Feldschwächebereich
Gemeinsam mit P. Ries entwickelten wir eine technisch saubere und betriebssichere Lösung auf Basis des sogenannten 87-Hz-Konzepts.
Der Motor wird dabei in Dreieckschaltung an 400V betrieben. Der Frequenzumrichter parametriert eine lineare U/f-Kennlinie bis 87 Hz / 400V. In diesem Bereich liefert der Motor bei konstantem Drehmoment ca. 13 kW, also die √3-fache Nennleistung gegenüber dem klassischen 50-Hz-Sternbetrieb.
Oberhalb von 87 Hz arbeitet der Vacon 100 FLOW im Feldschwächebereich. So lässt sich der Motor sicher bis ca. 100 Hz fahren, ohne ihn unzulässig zu belasten.
Das Ergebnis: Im FU-Betrieb bei ca. 100 Hz liefert dieselbe Anlage rund 5.200 m³/h bei ca. 92 mbar Unterdruck. Damit werden die geforderten Betriebsparameter zuverlässig abgedeckt, und die Anlage lässt sich flexibel an die tatsächlichen Prozessbedingungen anpassen.
Mehrwert durch enge Zusammenarbeit
Ein wesentlicher Erfolgsfaktor dieses Projekts war die partnerschaftliche Zusammenarbeit zwischen P. Ries und ELEKTRON. P. Ries verfügte bereits über positive Erfahrungen mit Vacon Frequenzumrichtern, insbesondere hinsichtlich Qualität und Zuverlässigkeit. Über mehrere Wochen hinweg wurde die Anlage gemeinsam optimiert, getestet und feinjustiert. Wir begleiteten das Projekt persönlich vor Ort und unterstützten bei Parametrierung, Inbetriebnahme und Feinabstimmung.
Der finale Parametersatz wurde sauber dokumentiert und konnte anschliessend 1:1 auf alle weiteren 72 Umrichter übertragen werden – sicher, effizient und fehlerfrei per Copy & Paste.
Frequenzumrichter als Schlüssel für effiziente Absauganlagen
Grundsätzlich kommen Frequenzumrichter bei Absauganlagen von P. Ries immer dann zum Einsatz, wenn ein definiertes und variables Druckverhältnis gefordert ist, die Drehzahl des Motors exakt geregelt werden muss oder Energieeffizienz und Prozessstabilität eine zentrale Rolle spielen.

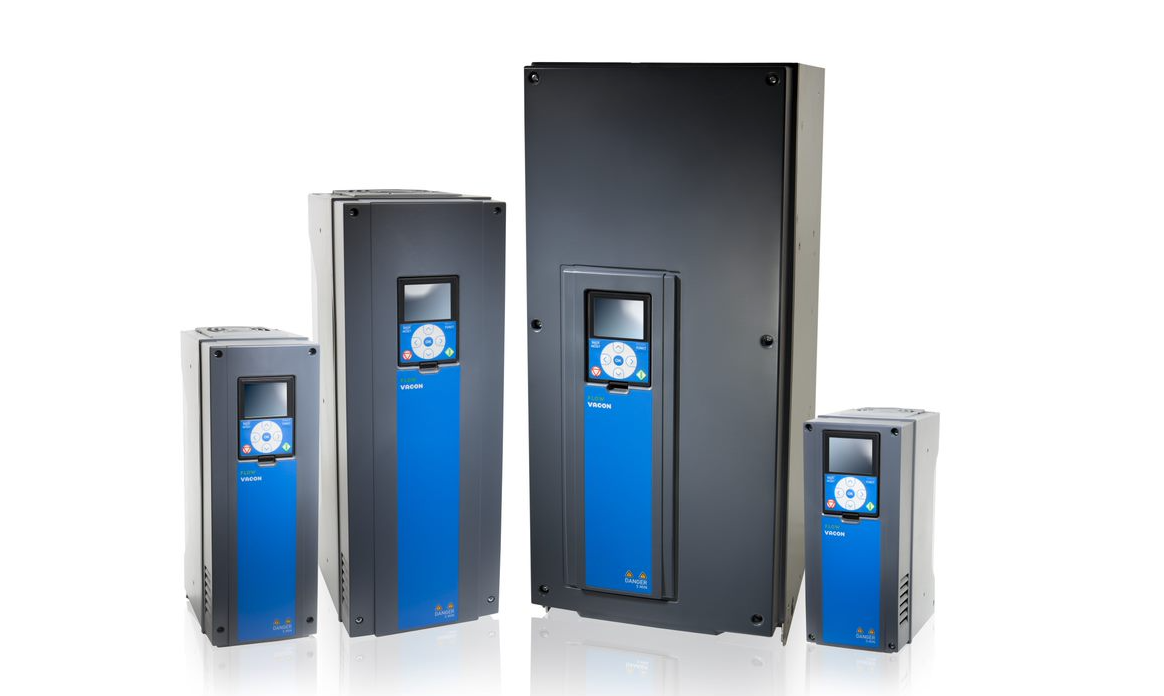

Die eingesetzten Vacon 100 FLOW eignen sich dabei besonders für Pumpen- und Lüfteranwendungen und tragen massgeblich zu einem energieoptimierten Betrieb bei.
Logistikvorteil durch Rahmenauftrag
Ein weiterer Pluspunkt für P. Ries war unser Lagerkonzept: Durch einen Rahmenauftrag konnte P. Ries die Frequenzumrichter flexibel und bedarfsgerecht abrufen, ohne eigene Lagerkapazitäten aufbauen zu müssen. So blieben Produktionsabläufe planbar, ganz ohne Lieferverzögerungen.
Erfolgreiches Projekt – und weitere im Einsatz
Das Projekt läuft seit August 2025, und der Rahmenauftrag ist aktuell noch aktiv. Auch bei weiteren Anlagen setzt P. Ries weiterhin auf Vacon Frequenzumrichter – unter anderem auf den Vacon 100 X (IP66), der sich dank robuster Bauweise ideal für den Einsatz direkt an der Maschine eignet (siehe weitere Impressionen).
Ein gelungenes Projekt, das zeigt, wie technisches Know-how, hochwertige Produkte und echte Zusammenarbeit zum Erfolg führen.
