Danfoss iC7 Aqua & iC7 HVAC-R

Intelligente Frequenzumrichter für HLK-, Kälte- und Wasseranwendungen.

Die iC7-Serie von Danfoss bringt 35 Jahre Erfahrung aus über fünf Millionen installierten HLK- und Wasserantrieben in zwei spezialisierte Baureihen: iC7-HVACR für Heizung, Lüftung, Klima und Kältetechnik sowie iC7-Aqua für Wasserversorgung, Abwasserbehandlung, industrielle Wasseraufbereitung und Bewässerung. Beide Baureihen setzen auf dieselbe robuste, cybersichere Plattform – ergänzt um anwendungsspezifische Intelligenz für maximale Energieeffizienz und Anlagenverfügbarkeit.

Technische Daten

Leistungsbereich	3× 380 - 500 V 0.37 - 710 kW
Hardwarekonfigurationen	Kompakte Bauform mit Side‑by‑Side‑Montage Schutzarten IP20, IP21, IP54 Funktionale Sicherheit mit integriertem STO SIL3/PL e

weitere Ausführungen

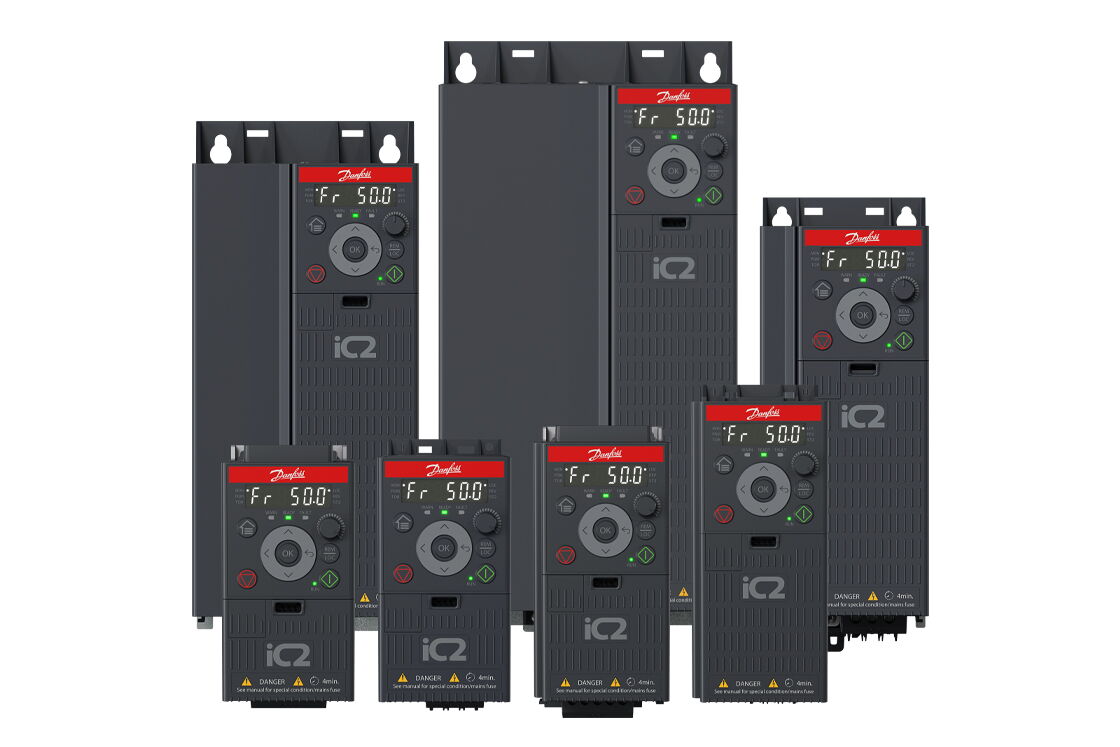

Danfoss iC2-Micro

Der kompakte Allzweck‑Frequenzumrichter.

Danfoss iC7 Automation

Die neue Generation Frequenzumrichter.

Danfoss iC7 Aqua & iC7 HVAC-R

Intelligente Frequenzumrichter für HLK-, Kälte- und Wasseranwendungen.

Herunterladen

Datenblatt iC-Reihe iC7 Aqua Factsheet iC7 Aqua Selection Guide iC7 HVAC-R Selection Guide

Lieferant

Danfoss

Das besondere an der Aqua & HVAC-R Baureihe

Ultra Low-Harmonic (ULH) mit aktivem Gleichrichter statt passivem Filter.

Standard-Frequenzumrichter erzeugen typischerweise einen THDi (Total Harmonic Distortion current) von 30–40 % bei Volllast. Die ULH-Variante von iC7-HVACR und iC7-Aqua integriert einen aktiven Gleichrichter direkt im Gerät und drückt den THDi auf unter 3 %, ganz ohne sperrige externe Filter oder überdimensionierte Trafos. Das ist besonders relevant für sensible Netze (z. B. Krankenhäuser, Rechenzentren, Anlagen mit vielen parallelen Antrieben) und für die Einhaltung von IEC 61000-3-12.
Zustandsbasierte Überwachung (Condition-Based Monitoring) läuft lokal im Gerät.

Statt Sensordaten für die Analyse in die Cloud zu senden, wertet der Umrichter Motorstatorwicklung, Schwingungen, Lasthüllkurve und sogar Kavitation direkt per Edge Computing aus. Das bedeutet: proaktive Wartungshinweise, ohne dass sensible Anlagendaten das Gerät verlassen müssen – ein Sicherheits- und Effizienzvorteil zugleich.
Anwendungsspezifische Intelligenz statt Universal-Parametrierung.

Der iC7-HVACR kann direkt Klappen und Ventilstellglieder regeln (3 integrierte PID-Regelkreise) und damit einen separaten Regler ersetzen. Der iC7-Aqua erkennt Trockenlauf, Rohrbruch und das Ende der Pumpenkennlinie und schützt so aktiv die Pumpe – Funktionen, die bei generischen Frequenzumrichtern typischerweise extern nachgerüstet werden müssten.

Highlights des iC7 HVAC-R

Der iC7-HVACR steuert Klimageräte, Dachanlagen, Kaltwassersätze und Kühlturmgebläse und kann dank integrierter Sensorik und PID-Regelkreise selbst die Rolle eines Reglers für Klappen und Ventilstellglieder übernehmen – das spart externe Steuerungskomponenten und Engineering-Aufwand.

Besonders wichtig:

- Kleine Stellfläche
  - Leichte IP55-Gehäuse für Feldmontage sowie kompakte IP20-Module für den Schaltschrank – gleiche Steuerungsplattform, unterschiedliche Formfaktoren
- Zusätzliche Sensorik & Analytik
  - Unterstützt neue Sensortypen für Temperatur, Druck, Feuchte; Sensorkalibrierung für optimalen Komfort bei minimalem Energieverbrauch
- EMV-Konformität
  - Integrierter EMV-Filter deckt die Kategorien C1, C2 und C3 ab – ohne externe Zusatzfilter je nach Installationsumgebung
- Integrierte Feldbusse
  - Modbus TCP, BACnet IP, EtherNet/IP, PROFINET RT (Ethernet) sowie Modbus RTU, BACnet MSTP (seriell) – zusätzlich MQTT, alles ohne separate Hardwarekarte
- Ultra Low Harmonic (ULH)
  - THDi < 3 % bei Volllast, < 5 % bei Teillast – schützt vor Überhitzung und Fehlfunktionen empfindlicher Netzteilnehmer
- Kühlturmoptimierung
  - Integrierter Algorithmus zur Kühlturmsteuerung sowie Enthalpie-Umrechnung (Feuchtkugeltemperatur/Taupunkt) direkt im Gerät

Der iC7 HVAC-R in Action - Klimatisierung eines Datencenters

Highlights des iC7 Aqua

Der iC7-Aqua ist auf den Schutz und die Effizienz von Pumpensystemen spezialisiert, mit Funktionen wie Trockenlauferkennung, Durchflusskompensation, Rohrfüllmodus und Pumpenkaskadenregelung senkt er Betriebskosten und schützt die Anlage vor Wasserschlägen und Trockenlauf.

Seine Highlights und was dahinterteckt:

- Trockenlauferkennung
  - Erkennt fehlende Förderleistung, bevor die Pumpe mechanisch beschädigt wird
- Durchflusskompensation & Überwachung
  - Passt die Drehzahl an reale Durchflussverhältnisse an –>spart Energie ohne zusätzlichen Durchflusssensor
- Rückschlagventilrampe & Rohrfüllmodus
  - Verhindert Wasserschläge –> teure Soft-Close-Ventile werden dadurch oft überflüssig
- Erkennung der Pumpenkennlinie
  - Erkennt Leckagen und schützt vor Pumpenschäden durch Betrieb ausserhalb des zulässigen Kennlinienbereichs
- Pumpenkaskadenregler
  - Steuert mehrere Pumpen energieoptimiert –> reduziert benötigte Gerätezahl und Investitionskosten
- Rückspülmodus
  - Vorbeugende/reaktive Reinigung der Pumpe ohne externe Steuerung
- Integrierte Motorwechselfunktion
  - Gleichmässige Abnutzung mehrerer Pumpen für reduzierten Verschleiss

Der iC7 Aqua in Action - Wasserversorgung Bern

Zwei Baureihen, eine Plattform

Die neue Baureihe setzt auf höhere Standard und erweiterte anwendungsspezifische Funktionen. So gelten für den iC7 Aqua und den iC7 HVAC-R folgende Eigenschaften:

Merkmal	Nutzen	Hintergrund
Merkmal	Ultra Low-Harmonic (ULH) mit integriertem aktivem Gleichrichter	Nutzen	THDi < 3 % Volllast, < 5 % Teillast	Hintergrund	Ersetzt externe Filteranlagen; reduziert Netzrückwirkungen bei minimalen zusätzlichen Verlusten
Merkmal	Hardwarebasierte Cybersicherheit (Kryptochip)	Nutzen	Schutz vor unbefugtem Zugriff	Hintergrund	Ende-zu-Ende-verschlüsselte Datenübertragung bei Logging und Software-Downloads; Schutz vor manipulierter Firmware
Merkmal	Zustandsbasierte Überwachung (CBM)	Nutzen	Proaktive Wartung, weniger Ausfallzeit	Hintergrund	Motorstatorwicklungs-, Schwingungs-, Lasthüllkurven- und Kavitationsüberwachung – per Edge Computing direkt im Antrieb, keine Cloud-Übertragung nötig
Merkmal	Funktionale Sicherheit SIL3/PL e	Nutzen	Externe Sicherheitsrelais entfallen	Hintergrund	Integriertes Safe Torque Off (STO); SIL3/PL e ist einer schützbasierten Lösung (max. SIL2/PL d) überlegen und langlebiger, da keine mechanisch bewegten Teile
Merkmal	MQTT & Feldbus-Konnektivität	Nutzen	Flexible, bandbreitenschonende Cloud-Anbindung	Hintergrund	MQTT überträgt nur die tatsächlich benötigten Daten je nach Abonnementmodell – schont Bandbreite gegenüber klassischem Polling
Merkmal	MyDrive-Tools	Nutzen	Geführte Inbetriebnahme, Engineering und Monitoring	Hintergrund	MyDrive Insight (Inbetriebnahme), MyDrive Harmonics, MyDrive Select, MyDrive Energy (inkl. Teillast-Effizienzdaten)
Merkmal	Halo-Statusanzeige	Nutzen	Betriebsstatus auf einen Blick	Hintergrund	Weiss = Normalbetrieb, Orange = Warnung, Rot = Fehler – auch aus der Distanz sichtbar
Merkmal	Steckbare/Klemmenschieber-Anschlusstechnik	Nutzen	Schnellere Installation	Hintergrund	Klemmenschieber für 30–90-kW-Geräte, steckbare Klemmen für IP20-Geräte bis 22 kW
