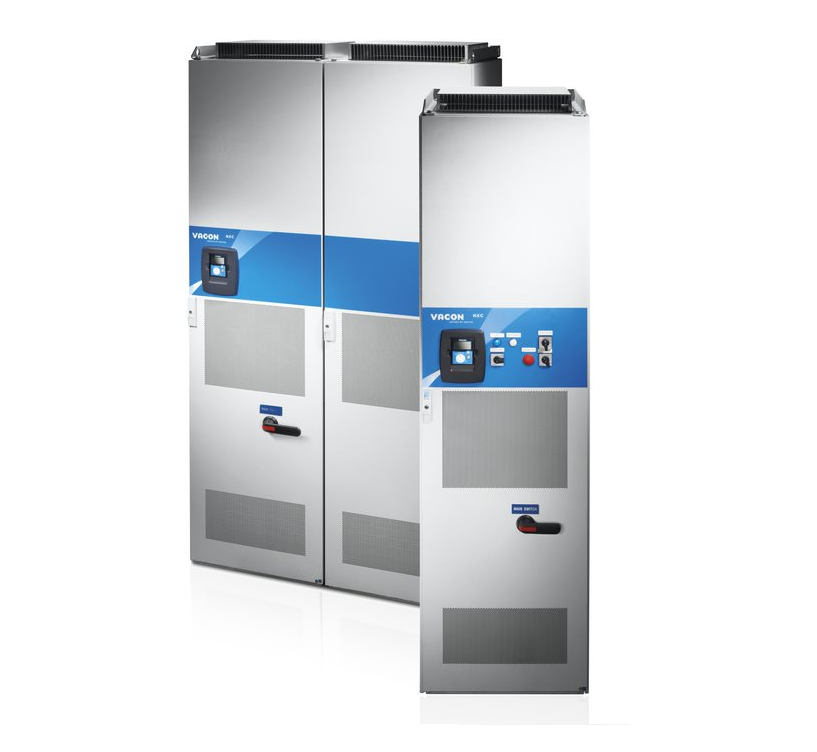

Vacon NXC Schaltschrank
Die schrankmontierten Vacon NXC Frequenzumrichter sind kompakt und werden umfassend für den Einsatz unter harten Betriebsbedingungen getestet. Er ist die sichere Wahl für jede Anwendung in einem Leistungsbereich von 110 bis 2000 kW.
Technische Daten
| Ausführung | Oberschwingungsarm, 6-Puls-Einspeisung, 12-Puls-Einspeisung |
| Montageart | Schaltschrank |
NXP oder NXC? Was ist der Unterschied?
Der VACON NXP ist der Frequenzumrichter. Der VACON NXC ist die komplette Schaltschranklösung, die auf denselben NXP-IP00-Leistungsmodulen basiert.
Während der NXP für die individuelle Integration ausgelegt ist, liefert der NXC ein werkseitig geprüftes Gesamtsystem mit allen erforderlichen Schutz-, Schalt- und Filterkomponenten für eine schnelle und sichere Inbetriebnahme.
Leistungsmerkmale

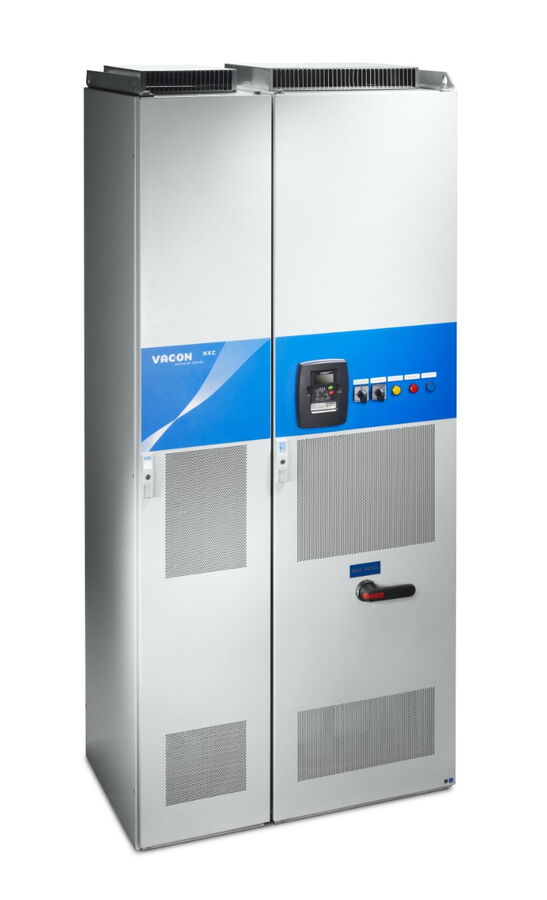

6-Puls-Einspeisung — Standardlösung
Verfügbar als 3x380-500V / 132-1200 kW oder als 3x525-690V / 110-1200 kW
-
Einfachste und kostengünstigste Einspeisung
-
Für Anlagen ohne strenge Netzqualitätsanforderungen
-
Kürzeste Lieferzeit — breite Verfügbarkeit
- THD: 30-40%
-
Höhere Netzrückwirkungen — bei schwachem Netz oder Oberwellenvorschriften Alternativen prüfen
12-Puls-Einspeisung — Kompromisslösung
Zwei 6-Puls-Gleichrichter um 30° versetzt. Reduziert Oberwellen deutlich ohne volle AFE-Kosten.Verfügbar als 3x380-500V / 132-1200 kW oder als 3x525-690V / 110-1200 kW
-
Deutlich geringere Netzrückwirkungen als 6-Puls
-
Für schwache Netze oder Anlagen mit mehreren grossen Verbrauchern
-
Kein Rückspeisebetrieb möglich — wenn Bremsenergie vernichtet werden darf
- THD: 10-15%
-
Erfordert Spartransformator mit Mittelanzapfung — Zusatzkosten und Platzbedarf

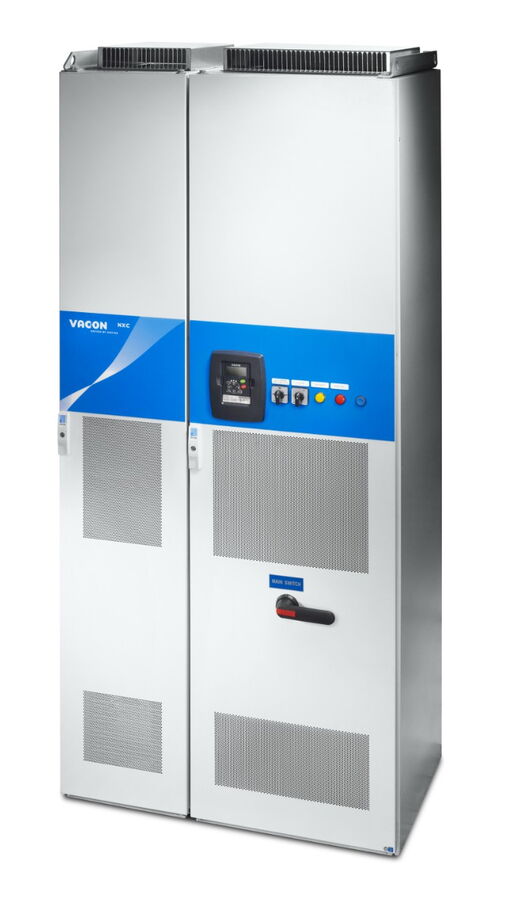

AFE / Low Harmonic — Premiumlösung
Active Front End: IGBT-basierte Einspeisung mit sinusförmigem Netzstrom. Rückspeisefähig, minimale Oberwellen.Verfügbar als 400V / 132-560 kW, 500V / 132-560 kW oder als 690V / 110-800 kW
- Sinusförmiger Netzstrom — erfüllt strengste Netzqualitätsanforderungen (IEEE 519, EN 61000-3)
- Rückspeisefähig — Bremsenergie wird ins Netz zurückgespeist, kein Bremswiderstand nötig
- Ideale Lösung für Kräne, Aufzüge, Zentrifugen und Hochleistungsanlagen
- Low Harmonic-Option mit aktivem Filter für Nachrüstung bestehender 6-Puls-Anlagen
- THD <5%
- Höhere Investitionskosten — Wirtschaftlichkeitsrechnung empfohlen. Wir helfen dabei.
Welche Vorteile bietet der NXC?
Anwendungsgebiete
-
-
Extruder
-
Pumpen und Lüfter
-
Hauptantriebe und Bugstrahlruder
-
Holzbearbeitung
-
Förderbänder und Brecher
-
Beschicker und Mischer
-
Prüfstände
-
Wasseraufbereitung
-
Winden
-
Kompressoren
-
Unterbrechungsfreie Stromversorgung (USV)
-
Industrieaufzüge
-
