Powerex und Powersem

- Dioden, Thyristoren, Gleichrichter -

Powerex und Powersem sind unsere bewährten Partner für Dioden, Thyristoren und Gleichrichter. Beide Unternehmen stehen für höchste Qualität und langjährige Erfahrung in der Leistungselektronik. Powerex bietet ein breites Portfolio an leistungsstarken Halbleiterlösungen für industrielle Anwendungen, während Powersem sich auf modulare Lösungen spezialisiert. Beide zeichnen sich durch ihre hohe Leistungsdichte, ihre Schutzfunktionen und ihr hervorragendes Wärmemanagement aus. Dank unserer Partnerschaften bieten wir innovative und massgeschneiderte Lösungen für verschiedenste Anwendungen in der Energieversorgung und Industrieautomation.

Herunterladen

ELEKTRON Leistungselektronik LineCard 2025

Partner

Powerex
  • produktbild
  • produktbild
  • produktbild

Technische Details

Dioden von Powerex
"1" Diode
_ IDAV(A) T (°C) I2t V
CS 41 xx 99B 100 85 20,000 800V - 1800V
CS 41 xx 99B 100 100 20,000 800V - 1800V
CS 41 xx 99C 100 104 40,890 800V - 1800V
CS 41 xx 99D 100 106 40,890 1600V
CS61 xx 16B 160 94 125,000 800V - 1800V
CS61 xx 16B 165 100 125,000 800V - 2200V
CD61 xx 16C
CS61 xx 16C		 160 99 217,800 800V - 1800V
CD61 xx 16C
CS61 xx 16C		 160 95 217,800 2000V - 2400V
CD61 xx 16C
CS61 xx 16C		 160 90 163,590 2600V - 3600V
ND41 xx 25 250 101 254,000 2600V - 3400V
ND41 xx 26
NS41 xx 26		 260 112 720,000 800V - 2600V
800V - 2000V
ND41 xx 32 320 101 720,000 800V - 2000V
ND41 xx 35 350 102 605,000 800V - 1800V
LD81 xx 45
LS81 xx 45		 450 107 1.13x106 3200V - 3800V
3200V - 4000V
LD41 xx 60
LS41 xx 60		 600 106 4.9x106 800V - 2600V
800V - 2400V
PD41 xx 10 1000 87   3600V - 4000V
PD41 xx 11 1100 87 8.1x106 800V - 2400V
PD41 xx 14 1400 91 7.19x106 4500V - 5000V
PD41 xx 20 2000 99 18.4x106 3600V - 4000V
PD41 xx 25 2500 90 26.3x106 800V - 2400V

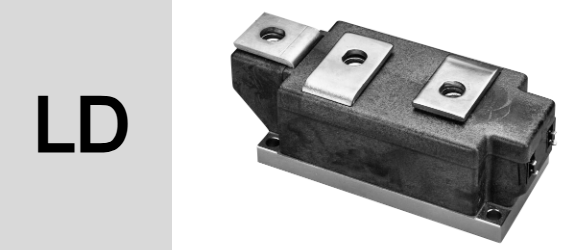

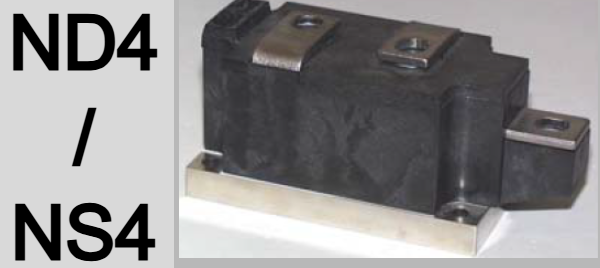

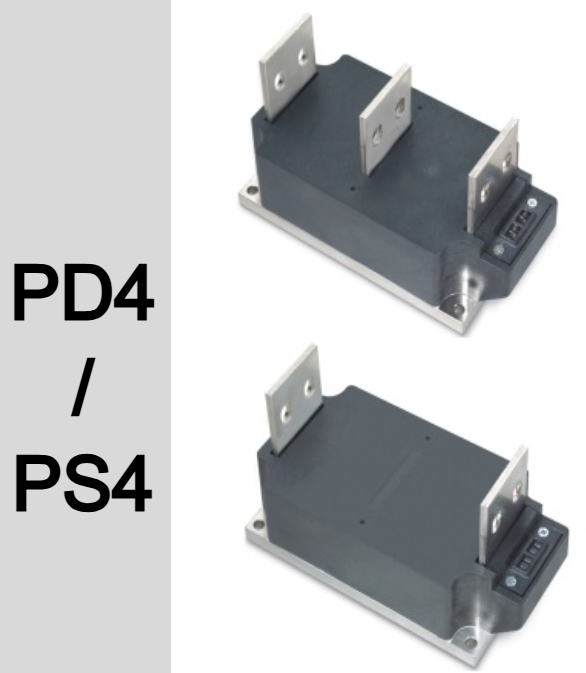

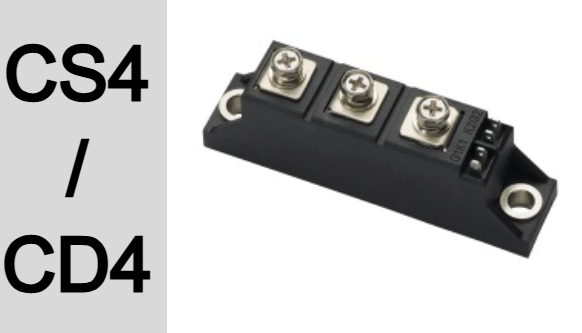

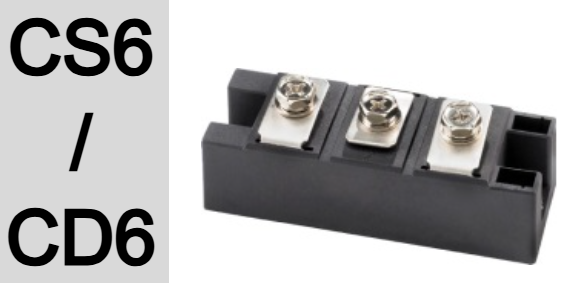

Verfügbare Cases

Thyristoren von Powerex
"3" Thyristor
_ IDAV(A) T (°C) I2t V
CD43 xx 99C 100 88 34,800 800V - 1800V
CD63 xx 15B 160 85 119,000 800V - 1800V
CD63 xx 15C 150 86 176,415 800V - 1800V
CD63 xx 15C 150 83 122,510 2000V - 2400V
ND43 xx 21 210 92 871,200 800V - 2000V
ND43 xx 25 250 89 871,200 600V - 1800V
ND43 xx 25 250 84 871,200 1800V - 2000V
ND43 xx 33 330 71 702,000 800V - 1600V
LS43 xx 24 240 74 236,000 3600V - 4000V
LS43 xx 43 430 80 0.72x106 1800V - 2200V
LS43 xx 50 500 86 3.25x106 800V 1600V
LD83 xx 24 240 74 236,000 3600V - 4000V
LD43 xx 43 430 80 0.72x106 1800V - 2200V
LD43 xx 50 500 86 3.25x106 800V - 1600V
LD43 xx 50 500 84 3.25x106 1800V
PD43 xx 06 600 81 8.14x106 2000V - 2400V
PD43 xx 07 700 82 14.90x106 1200V - 1800V
PA43 xx 06 600 81 8.14x106 1600V - 2400V
PA43 xx 07 700 82 14.90x106 1200V - 1800V
PS43 xx 15 1500 86 43.20x106 1200V - 1800V
PS43 xx 15 1500 76 27.80x106 2000V - 2400V

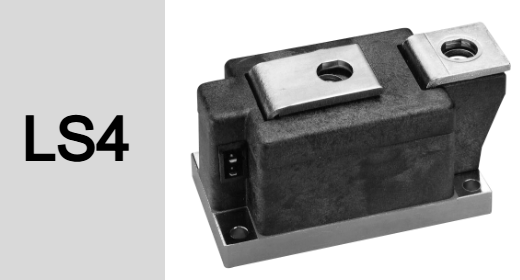

Verfügbare Cases






Single Phase Rectifier Bridges

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSB15 21 100 x x x       Slim Pac
PSB21 21 100   x x       Eco Pac 1
PSB25 21 63   x x x x x 1
PSB31 38 100   x x x x x 2
PSB35 35 85   x x x x x 3
PSB36 30 62   x x x x x 1
PSB41 45 100   x x x x x 2
PSB51 55 100   x x x x x 2
PSB54 54 100   x x x x x Eco Pac 1
PSB55 50 64   x x x x x 4
PSB61 65 100   x x x x x 2
PSB63 60 100   x x x x x 6
PSB68 68 90   x x x x x Eco Pac 1
PSB50 72 100   x x x x x 5
PSB62 52 100   x x x x x 6
PSB75 70 85   x x x x x 7
PSB78 70 90 x x x x x x Eco Pac 2
PSB82 72 100   x x x x x 6
PSB83 88 100   x x x x x 6
PSB88 88 90 x x x x x x Eco Pac 2
PSB95 95 85   x x x x x 5
PSB105 107 85   x x x x x 7
PSB112 89 110   x x x x x 8
PSB125 124 85   x x x x x 7
PSB162 122 100   x x x x x 8
PSB192 174 100   x x x x x 8
Single Phase Half Controlled Rectifier Bridges

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSBH25 32 85 x x x       Eco Pac 1
PSBH50 53 85   x x x x   2
PSBH55 53 85   x x x x   5
PSBH75 40 85   x x x     5
PSBH85 82 85   x x x     8
PSBH125 123 85   x x x x   8
PSBZ36 36 85 x x x x x   Eco Pac 1
PSBZ50 53 85   x x x x   2
PSBZ55 53 85   x x x x   5
PSBZ75 78 85   x x x     5
PSBZ785 85 85   x x x     8
PSBZ125 123 85   x x x x   8
Single Phase Half Controlled Rectifier Bridges + FWD

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSCH25 32 85   x x       Eco Pac 1
PSCH50 53 85   x x x x   2
PSCH55 53 85   x x x x   5
PSCH75 78 85   x x x     5
PSCH85 82 85   x x x     8
PSCH125 123 85   x x x x   8
Single Phase Full Controlled Rectifier Bridges

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSBT25 32 85 x x x       Eco PAc 1
PSBT50 53 85   x x x x   2
PSBT55 53 85   x x x x   5
PSBT75 78 85   x x x     5
PSBT85 82 85   x x x     8
PSBT125 123 85   x x x x   8
Single Phase Full Controlled Rectifier Bridges + FWD
_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSCH50 53 85   x x x x   2
PSCH55 53 85   x x x x   5
PSCH75 78 85   x x x     5
PSCH85 82 85   x x x     8
PSCH125 123 85   x x x x   8
Single Phase Fast Recovery Rectifier Bridges

_ IDAV(A) Tc (°C) 400V 600V 800V 1200V 1400V __ Case
PSB19F 27 85 x x         Eco Pac 1
PSB19F 19 85     x x     Eco Pac 1
PSB33F 44 85 x x         Eco Pac 1
PSB33F 32 85     x x     Eco Pac 1
PSB71F 68 85 x x         Eco Pac 1
PSB71F 59 85     x x     Eco Pac 1
PSB100F 100 85 x x         Eco Pac 2
PSB100F 100 75     x x     Eco Pac 2
Three Phase Rectifier Bridges

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V 1800V Case
PSD27 28 100 x x x       Slim Pac
PSD28 28 100 x x x x x x Eco Pac 1
PSD25 25 63   x x x x x 1
PSD31 60 100   x x x x x 2
PSD35 38 85   x x x x x 3
PSD36 35 62   x x x x x 1
PSD41 70 100   x x x x x 2
PSD51 85 100   x x x x x 2
PSD55 58 85   x x x x x 4
PSD61 100 100   x x x x x 2
PSD63 75 100   x x x x   6
PSD68 68 100 x x x x x   Eco Pac 1
PSD86 86 90 x x x x x   Eco Pac 1
PSD50 80 110   x x x x x 5
PSD62 63 110   x x x x x 6
PSD75 95 85   x x x x x 7
PSD82 88 110   x x x x x 6
PSD83 100 100   x x x x x 6
PSD95 140 85   x x x x x 5
PSD98 88 110 x x x x x x Eco Pac 2
PSD105 140 85   x x x x x 7
PSD108 100 100 x x x x x x Eco Pac 2
PSD112 127 100   x x x x x 8
PSD125 166 85   x x x x x 7
PSD162 175 100   x x x x x 8
PSD192 248 100   x x x x x 8
Three Phase full controlled rectifier bridges (PSFT70 incl. FWD)

FWD:

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V Case
PSDT39 39 85 x x x     Eco Pac 1
PSDT70 70 85   x x x x 2
PSDT75 75 85   x x x x 5
PSDT90 100 85   x x x   5
PSDT110 110 85   x x x   8
PSDT175 167 85   x x x x 8
PSFT70 70 85 x x x x x 2
Three Phase half controlled rectifier bridges (PSFH70 incl. FWD)

FWD:

_ IDAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V Case
PSDH39 39 85 x x x     Eco Pac 1
PSDH70 70 85   x x x x 2
PSDH75 75 85   x x x x 5
PSDH90 100 85   x x x   5
PSDH110 110 85   x x x   8
PSDH175 167 85   x x x x 8
PSFH70 70 85 x x x x x 2
Three Phase fast recovery rectifier bridges

_ IDAV(A) Tc (°C) 400V 600V 800V 1200V 1400V Case
PSD24F 34 85 x x     Eco Pac 1
PSD24F 24 85     x x Eco Pac 1
PSD43F 56 85 x x     Eco Pac 1
PSD43F 40 85     x x Eco Pac 1
PSD91F 86 85 x x     Eco Pac 1
PSD91F 74 85     x x Eco Pac 1
PSD150F 130 85 x x     Eco Pac 2
PSD150F 100 85     x x Eco Pac 2
Fast Recovery Epitaxial Diode (FRED)

PSEI 2x30 (31)/04, PSEI 2x30 (31)/06, PSEI 2x30 (31)/10, PSEI 2x30 (31)/12



PSEI 2x61/04, PSEI 2x61/06, PSEI 2x61/10, PSEI 2x61/12, PSEI 2x101/06, PSEI 2x101/12, PSEI 2x121/02, PSEI 2x161/02, PSEI 2x161/06, PSEI 2x161/12

PSEK 60/02, PSEK60/06, PSEK60/12

_ ITAV(A) Tc (°C) trr (ns) Vrrm (V) Case
PSEI 2x30 (31)/04 30 85 35 400 Eco Pac 1
PSEI 2x30 (31)/06 30 85 35 600 Eco Pac 1
PSEI 2x30 (31)/10 30 50 35 1000 Eco Pac 1
PSEI 2x30 (31)/12 28 50 40 1200 Eco Pac 1
PSEI 2x61/02 71 85 35 200 Eco Pac 1
PSEI 2x61/04 60 70 35 400 Eco Pac 1
PSEI 2x61/06 60 70 35 600 Eco Pac 1
PSEI 2x61/10 60 50 35 1000 Eco Pac 1
PSEI 2x61/12 52 50 40 1200 Eco Pac 1
PSEI 2x101/06 96 70 35 600 Eco Pac 1
PSEI 2x101/12 91 50 40 1200 Eco Pac 1
PSEI 2x121/02 123 70 35 200 Eco Pac 1
PSEI 2x161/02 165 70 35 200 Eco Pac 1
PSEI 2x161/06 147 70 35 600 Eco Pac 1
PSEI 2x161/12 128 70 40 1200 Eco Pac 1
PSEK 60/02 34 100 35 200 Eco Pac 1
PSEK60/06 30 70 35 600 Eco Pac 1
PSEK60/12 26 70 40 1200 Eco Pac 1
Three Phase (W3H) AC Controller Thyristor/Diode

_ ITAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V Case
PSUH34 18 85 x x x     Eco Pac 1
PSUH36 18 85   x x     2
PSUH40 18 85   x x x x 5
PSUH50 23 85   x x x x 5
PSUH60 28 85   x x x x 2
PSUH80 37 85   x x x x 5
PSUH95 44 85   x x x x 5
PSUH115 53 85   x x x x 9
Single Phase (W1H) AC Controller Thyristor/Diode

_ ITAV(A) Tc (°C) 800V 1200V 1400V 1600V 1800V Case
PSW1H110 51 85 x x x     Eco Pac 1
PSW1H140 58 85 x x x x x Eco Pac 1
PSW1H175 80 85 x x x x x Eco Pac 1
PSW1H205 105 85 x x x x x Eco Pac 2
Three Phase (W3C) AC Controller Thyristor/Thyristor

_ ITAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V Case
PSUT34 16 85 x x x     Eco Pac 1
PSUT36 18 85   x x     2
PSUT40 18 85   x x x x 5
PSUT50 23 85   x x x x 5
PSUT60 27 85   x x x x 2
PSUT80 37 85   x x x x 5
PSUT95 44 85   x x x x 5
PSUT115 53 85   x x x x 9
PSUT145 67 85   x x x x 9
Single Phase (W1C) AC Controller Thyristor/Thyristor

_ ITAV(A) Tc (°C) 600V 800V 1200V 1400V 1600V Case
PSW1C110 51 85 x x x x   Eco Pac 1
PSW1C140 58 85 x x x x x Eco Pac 1
PSW1C175 80 85 x x x x x Eco Pac 1
PSW1C205 105 85 x x x x x Eco Pac 2
