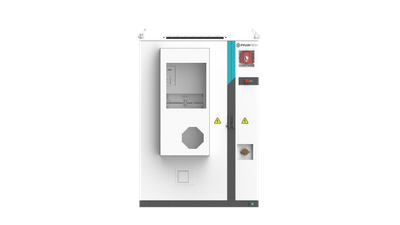

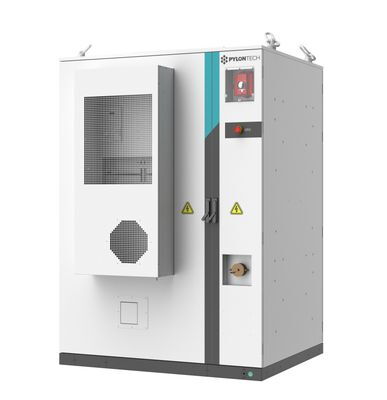

Pylontech OPTIM US A300-HY

OPTIM US A300-HY – Outdoor-Batterierack für Hybrid-Wechselrichter

🔋 Eigenverbrauch | 📊 Lastverschiebung | 📉 Lastspitzenkappung | 🛡️ Back-Up

Modulares Hochvolt-Batteriesystem für den Einsatz mit zwei Solinteg Hybrid-Wechselrichtern (z. B. MHT-50K-100 oder M2HT-50K-150).

💡 DC-Kopplung für maximale Effizienz.

💡 Jeder Wechselrichter wird an ein separates Batteriemanagementsystem (BMS) angeschlossen, wodurch die Batterie mit einer Leistung von bis zu 100 kW entladen werden kann.

💡 Volle Notstrom Funktionalität dank Solinteg Hybrid Wechselrichtern.

10ms Umschaltzeit
50kW Backup
Dieselgenerator Schnittstelle

Tipps für die Projektplanung:

⚠️ System Diagramm

User Manual Seite 8

⚠️ Fundament Anforderungen

User Manual Seite 41 -> 4.4.3 Installation Foundation Requirements

⚠️ Anschlussleitungen

User Manual Seite 38

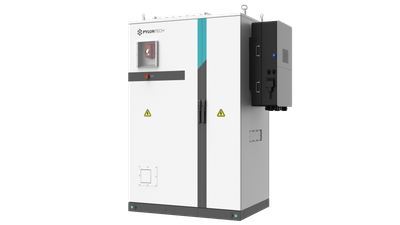

Kabelset zur seitlichen Montage der WR inbegriffen (2.8m)

⚠️ Zugang für Lastkran

User Manual Seite 43

Technische Daten

Speicher Kapazität	313  kWh
Systemgarantie	5 Jahre
Schutzart/-klasse	IP55
Kühlungsart	Vollklimatisierte Luftkühlung
Ladezyklen	>7000 FCE
DOD	95 %
Kommunikation	Pylontech EMS
Gewicht	ca. 3500 kg
BMS Typ	2 Einheiten vom Typ S1500M5A180E, max. 180 A, 0–1500 VDC
Feuerlöschsystem	Aerosol-Feuerlöschgerät

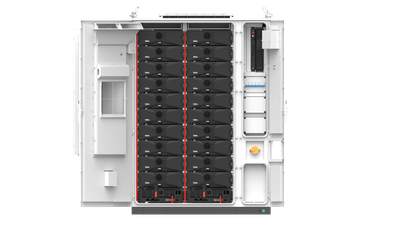

Battariemodule	Lithium-Eisen-Phosphat (LFP)
Abmessungen (B×T×H)	1500 × 1300 × 2200 mm
Temperaturbereich Betrieb:	-20 °C bis +50 °C
Temperaturbereich Lagerung:	-20 °C bis +50 °C
Transportklassifizierung	UN3480 (Gefahrenklasse 9)
Kommunikation Schnittstelle	RS485 (MODBUS RTU)/LAN (MODBUS TCP/IP)/CAN
