Luma gen1 UP
Upgraden statt austauschen: Die zirkuläre, effiziente und klimafreundliche Lösung für die Luma gen1 Lechtenfamilie

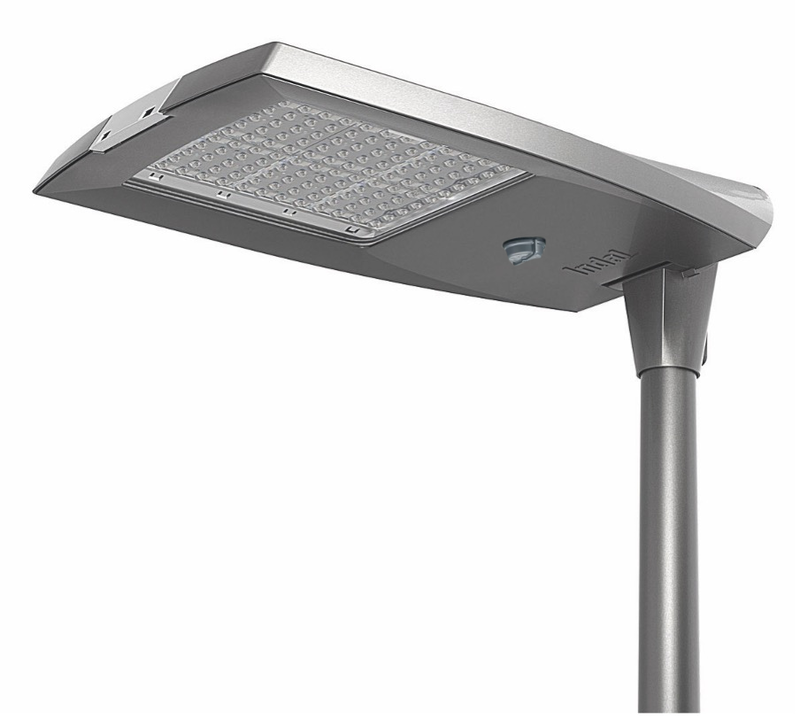

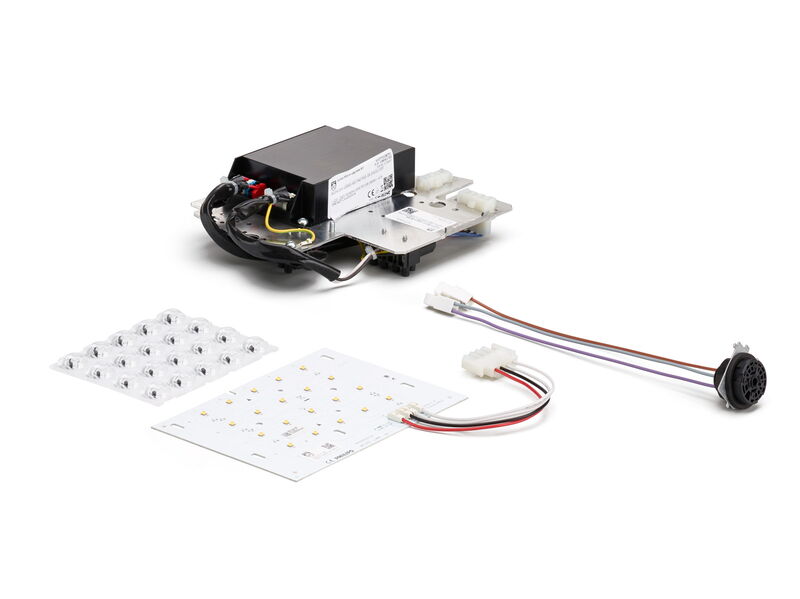

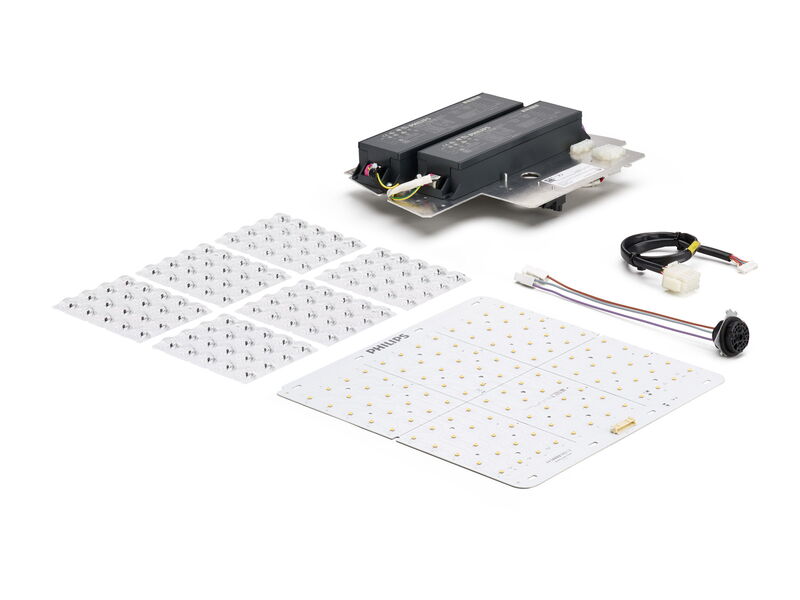

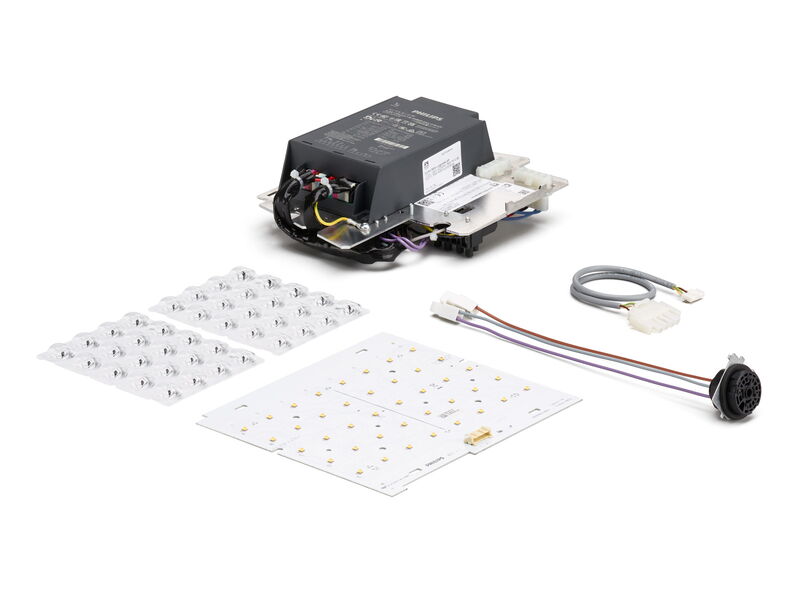

Das Upgrade Kit verwandelt die Luma gen1 in eine zukunftsfähige LED-Leuchte, ohne das Aluminium-Gehäuse zu ersetzen. Die Ledgine-O Technologie integriert sich nahtlos ins Originaldesign und bietet eine vollständige technische Erneuerung bei unveränderter Optik.
So schenken Sie bestehenden Luma-Leuchten der ersten Generation ein zweites Leben.
Technische Daten
| Zhaga-D4i Schnittstelle(n) | 2x Zhaga 4-Pin (oben & unten) |
| Modullichtstrom | 800 – 50’000 lm |
| Bestückung | 6 – 200 LED |
| Lichtfarbe |
2’200K / 2’700K 3’000K / 4’000K |
| Optiken | DN10 / DN11/ DM12 |
| Steuerungsvarianten | DynaDimmer, DALI, Steuerphase |
| Steuerungsmöglichkeiten | SR / SR-DD / IAC |
| Schutzart | IP66 |
| Lebensdauer | >L94B10 @ 100’000h |
| Farbe | Gris 150 / Gris 900 |
| Abmessungen | 48 – 60mm / 76mm |
Herunterladen
Datenblatt Luma gen1 UP Flyer Luma gen1 UPLichtsteuerung
Merkmale
Bereit, deiner Luma ein zweites Leben zu schenken?
Jetzt Offerte anfragen

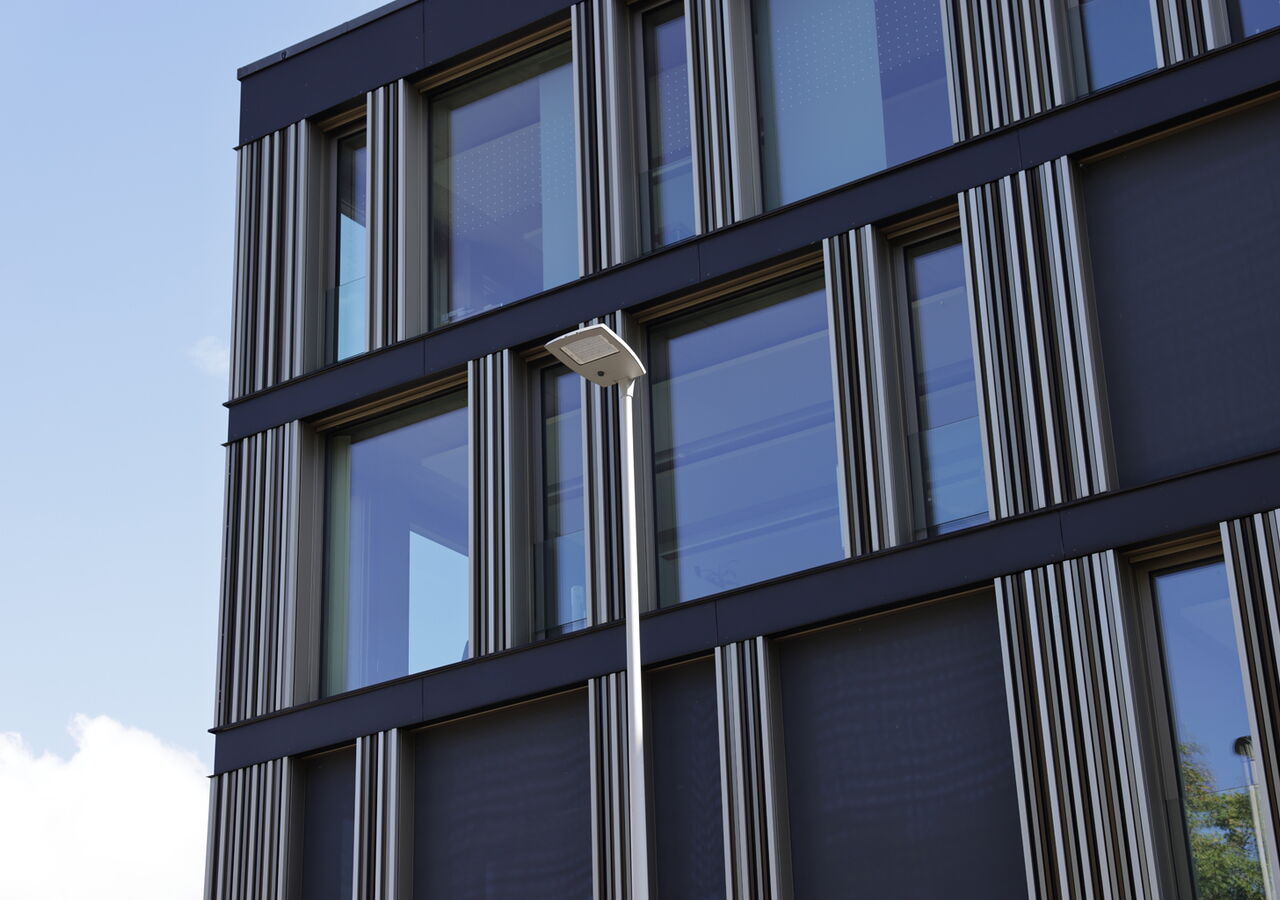

Umbau in sozialen Institutionen in der Schweiz

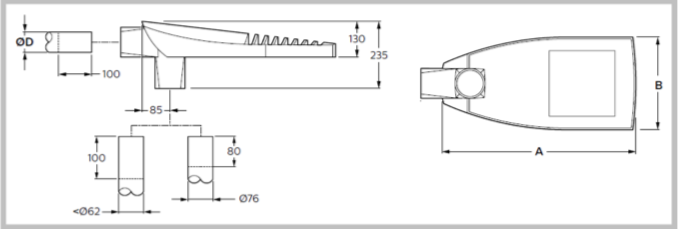

Technische Details
| Leuchten-Typ | Leuchten-Code | A (mm) | B (mm) | Max. Windangriffsfläche SCx(m2) | Gewicht |
| Luma gen1 Micro Upgrade | BGP615 Upgrade | 551 | 295 | 0,049m2 | 7,5kg |
| Luma gen1 Mini Upgrade | BGP621 Upgrade | 649 | 295 | 0,055m2 | 9,5kg |
| Luma gen1 Luma 1 Upgrade | BGP623 Upgrade | 649 | 360 | 0,057m2 | 11,0kg |
| Luma gen1 Luma 2 Upgrade | BGP625 Upgrade | 799 | 484 | 0,066m2 | 15,5kg |
Lichtsteuerung
| System Ready (SR) | System Ready (SR) + DynaDimmer (DD) | System Ready (SR) + Interact City (IAC) |
| Leuchte ohne Steuerung (Aus-Ein). Leuchte ist vorbereitet mit 2 Zhaga- Book18 Schnittstellen zur Aufnahme von optionalem Controller (OLC) und Sensoren nach Zhaga-D4i-Standard. | Leuchte System Ready (SR) mit einer autarken und mehrstufigen programmierten Nachtabsenkung zur Optimierung des Beleuchtungsniveaus bei verkehrsarmen Zeiten und zur Energieeinsparung. | Leuchte System Ready (SR) mit Controller (OLC). Die Leuchten kommunizieren über das Mobilfunknetz mit der Interact City-Plattform. Interact City ist ein innovatives Lichtmanagementsystem zur Steuerung und Verwaltung der öffentlichen Beleuchtung. |
Lichtverteilkurve Standard-Optiken zu Luma gen1 Micro – Luma3
|
DN10-Optik engstr. |
DN11-Optik mittelstr. |
DM12-Optik breitstr. |
||||||
|
|
|
|
||||||
Luma gen1 Upgrade Lichtfarbe 2’200K mit SR-Treiber
| Modullichtstrom | Anschlussleistung | Standard-Optiken | Standard-Optiken | Standard-Optiken | |
| Luma gen1 Micro Upgrade | 600 – 6’600lm | 5.8 – 56W | DN10 | DN11 | DM12 |
| Luma gen1 Mini Upgrade | 600 – 13’000lm | 5.9 – 116W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 1 Upgrade | 2’000 – 20’000lm | 16 – 158W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 2/3 Upgrade | 8’400 – 46’000lm | 63 – 360W | DN10 | DN11 | DM12 |
Luma gen1 Upgrade Lichtfarbe 2’700K mit SR-Treiber
| Modullichtstrom | Anschlussleistung | Standard-Optiken | Standard-Optiken | Standard-Optiken | |
| Luma gen1 Micro Upgrade | 800 – 7’600lm | 6.8 – 59W | DN10 | DN11 | DM12 |
| Luma gen1 Mini Upgrade | 800 – 15’000lm | 6.8 – 114W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 1 Upgrade | 2’200 – 23’000lm | 15.6 – 164W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 2/3 Upgrade | 8’600 – 50’000lm | 56 – 350W | DN10 | DN11 | DM12 |
Luma gen1 Upgrade Lichtfarbe 3’000K mit SR-Treiber
| Modullichtstrom | Anschlussleistung | Standard-Optiken | Standard-Optiken | Standard-Optiken | |
| Luma gen1 Micro Upgrade | 800 – 6’000lm | 6.2 – 59W | DN10 | DN11 | DM12 |
| Luma gen1 Mini Upgrade | 3’500 – 94000lm | 6.2 – 118W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 1 Upgrade | 6’000 – 20’000lm | 14 – 166W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 2/3 Upgrade | 13’000 – 50’000lm | 50 – 380W | DN10 | DN11 | DM12 |
Luma gen1 Upgrade Lichtfarbe 4’000K mit SR-Treiber
| Modullichtstrom | Anschlussleistung | Standard-Optiken | Standard-Optiken | Standard-Optiken | |
| Luma gen1 Micro Upgrade | 800 – 9’000lm | 5.9 – 59W | DN10 | DN11 | DM12 |
| Luma gen1 Mini Upgrade | 800 – 17’000lm | 5.9 – 108W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 1 Upgrade | 2’400 – 26’000lm | 14.4 – 156W | DN10 | DN11 | DM12 |
| Luma gen1 Luma 2/3 Upgrade | 8’600 – 64’000lm | 47 – 375W | DN10 | DN11 | DM12 |
Optionen sind gegen Mehrpreise erhältlich:
- Interne Backlightraster für Reduktion von Streulicht
- ClearStar-Optik für Lichtfarbe 2000K ohne Blaulichtanteile
- 10kV Überspannungsschutz
